所屬分類：繼電保護、二次回路測試儀器
產品時間：2022-04-25
簡要描述：用于對保護類、計量類CT/PT進行自動測試 參考標準：GB 1207-2006，GB 1208-2006 產品說明書檢定證書標準及規程產品圖集操作視頻 支持檢測CT和PT 無需外接其它輔助設備，單機即可完成所有檢測項目 操作簡便，帶有智能提示，使用戶更易上手操作 注： 關于產品購買、技術維護等服務，歡迎致電!
設計用于對35kV及 以下保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
產品別稱：PT伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、FA-103伏安特性測試儀、CTPT特性綜合測試儀
產品參數
| 項目 | 參數 | |
| 工作電源 | AC220V±10% 、50Hz | |
| 設備輸出 | 0～1200V（電流最大設置20A） | |
| 大電流輸出 | 0～1000A | |
| 勵磁測量精度 | ≤0.5%（0.3%*讀數+0.2%*量程） | |
| CT變比測量 | 范圍 | ≤5000A/1A(25000A/5A) |
| 精度 | ≤0.5% | |
| PT變比測量 | 范圍 | ≤500kV |
| 精度 | ≤0.5% | |
| 工作環境 | 溫度 | －10℃ ～ 40℃ |
| 濕度 | ≤90% | |
| 尺寸 | 410mm × 260mm × 340mm | |
| 重量 | ≤25kg | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
產品特征
1、支持檢測CT和PT
2、滿足GB 20840.3-2013，GB 20840.2-2014等規程要求
3、無需外接其它輔助設備，單機即可完成所有檢測項目
4、自帶微型快速打印機、可直接現場打印測試結果
5、操作簡便，帶有智能提示，使用戶更易上手操作
6、大屏幕液晶，圖形化顯示接口
7、按規程自動給出CT/PT（勵磁）拐點值
8、自動給出5%和10%誤差曲線
9、可保存3000組測試資料，掉電后不丟失
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告
11、小巧輕便≤22kg，非常利于現場測試
產品視頻
產品圖集
一次大電流導線 接地線 二次回路測試線 二次回路測試線 電源線 打印紙

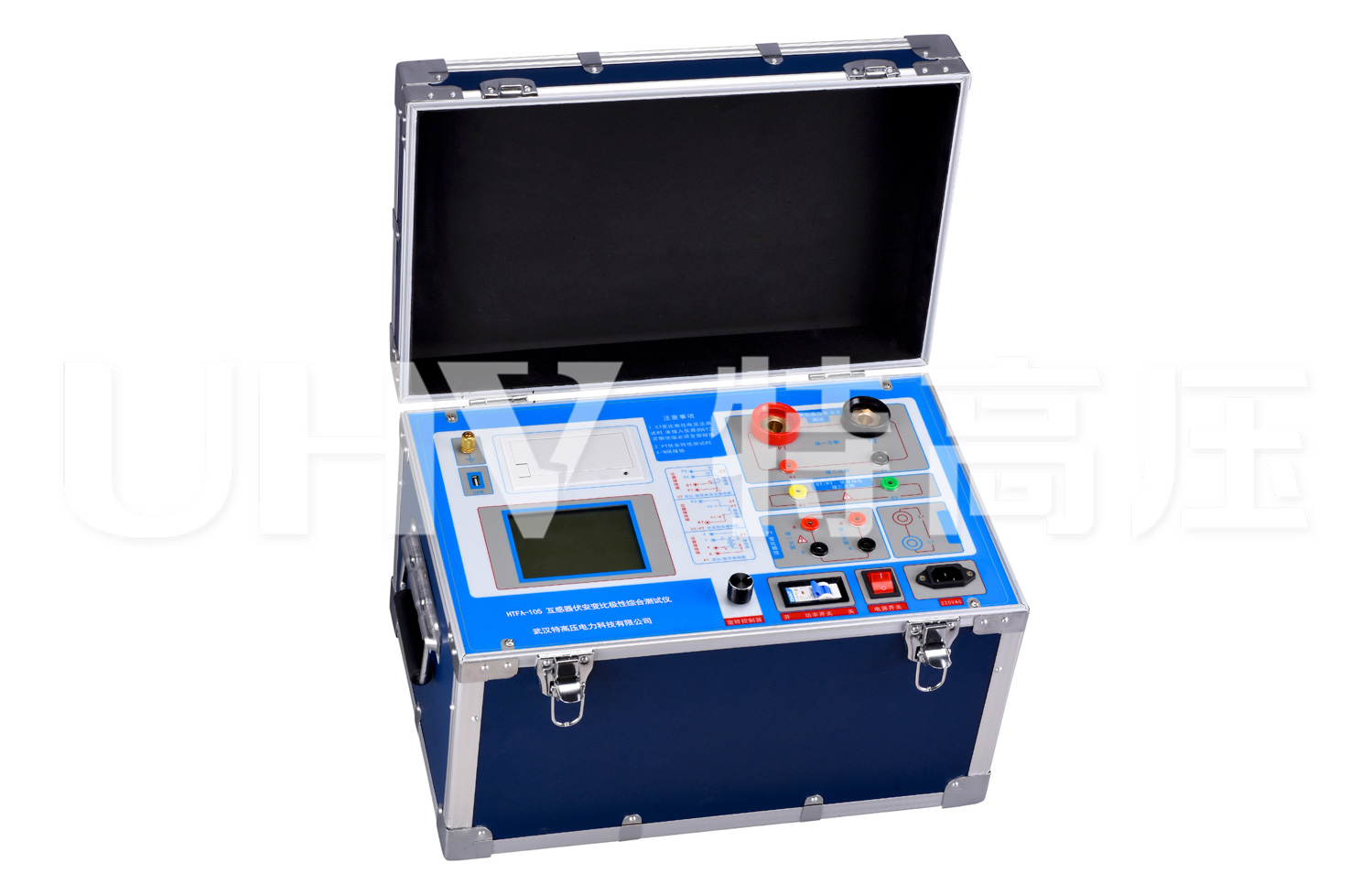

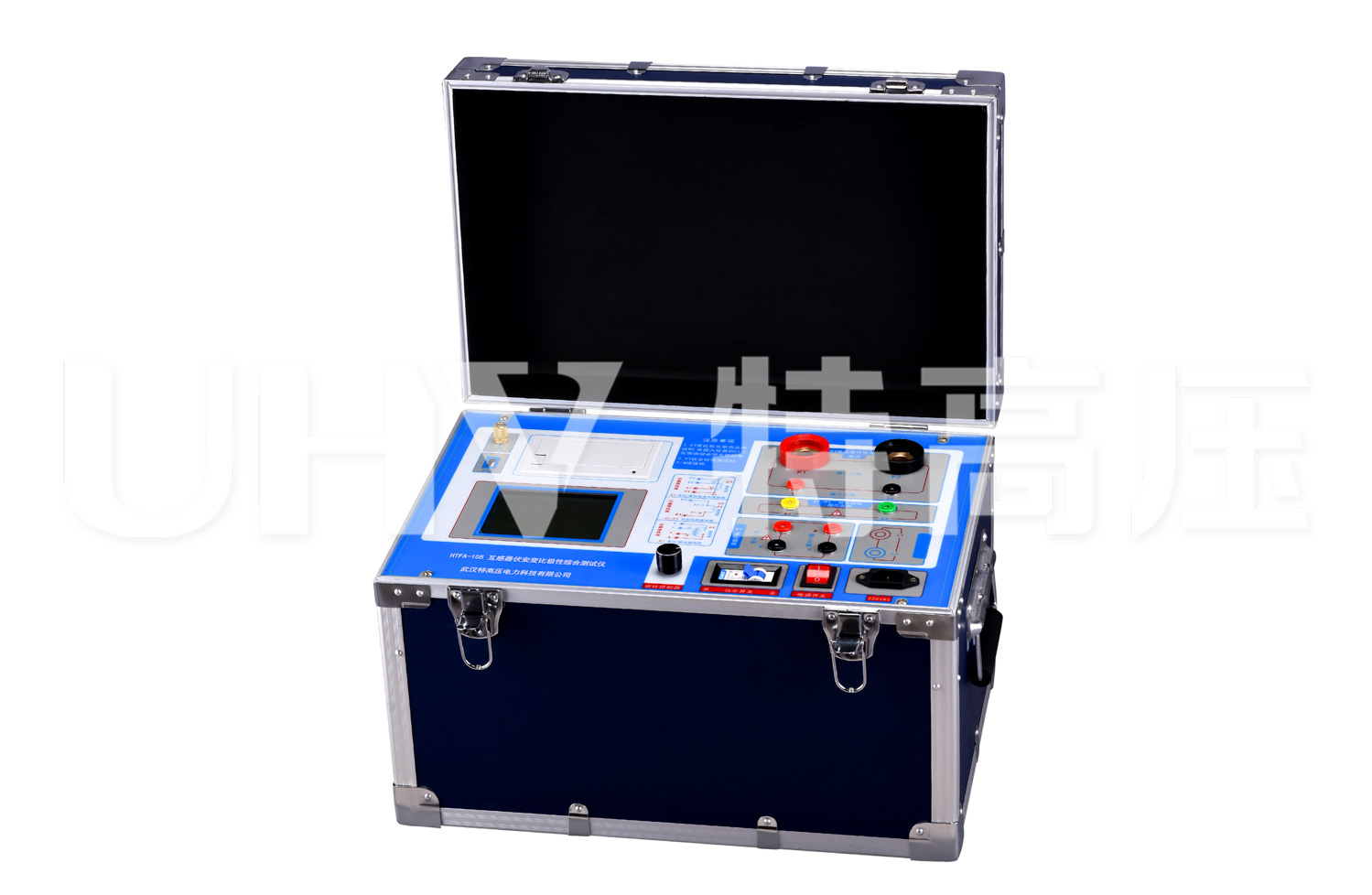

操作面板 接地端子、U盤接口 接線圖 控制器 大電流輸出端口 接線端口 接線端口 過流保護（功率）開關/電源開關 電源插口 打印機 整體外觀
