所屬分類：斷路器(開關)測試儀器
產品時間：2022-04-25
簡要描述：適用于高壓開關接觸（回路）電阻的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合 參考標準：DL/T 845.4-2004 產品說明書檢定證書標準及規程產品圖集操作視頻 電流可在50A，100A，150A，200A中自由選擇，100A、200A的情況下直接測得回路電阻 采用最新開關電源技術，能長時間連續輸出大電流 是目前國內能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀 注：關于產品購買、技術維護等服務，歡迎致電!
目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，最新電力部標準DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流100A，最小電流維持時間不低于60S的規定，確保試驗結果準確。
本儀器操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流100A。可在直流100A的情況下直接測得回路電阻，測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能，另有50A檔位供用戶選擇；是國內能達到0.01μΩ分辨率且十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
產品別稱：接觸電阻測試儀、開關回路電阻測試儀、接觸回路電阻測試儀、接觸(回路)電阻測試儀、智能回路電阻測試儀
產品參數
| 測量范圍 | 50A 0~10mΩ | |
| 100A 0~5mΩ | ||
| 分 辨 力 | 0~99.99μΩ，0.01μΩ | |
| 100.0~10000.0μΩ，0.1μΩ | ||
| 測試流 | DC50A、100A兩檔固定輸出 | |
| 測量精度 | ±(0.5% rd+2d) | |
| 工作時間可選 | 快速、10秒、30秒、60秒 | |
| 顯示方式 | 4寸觸摸屏 | |
| 通信方式 | U盤轉存 | |
| 工作電源 | AC220V±10% 50Hz | |
| 整機功率 | 600W | |
| 最大存儲記錄 | 200條 | |
| 工作環境 | 溫度-10℃～40℃，濕度：≤80%RH | |
| 體 積 | 390×300×150mm3 | |
| 重 量 | 6kg(不含附件) | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
產品特征
1、大電流：采用最新開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
2、高穩定性：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3、高精度：采用雙路高速16位Σ－Δ AD采樣，最新數字信號處理技術，最高分辨力達到0.01μΩ，是目前國內能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。
4、智能化：進口高性能CPU，測量時系統根據信號大小自動切換量程，確保測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器安全使用。
5、高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，軍品接插件的使用增強了抗振性能。
6、功能強大：電流50A、100A中自由選擇，測試時間在快速、10秒、30秒、60秒，任意選擇，遠遠超過其他同類儀器的性能。
7、人機界面友好：觸摸屏控制，方便快捷，自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。
8、USB轉存：通過USB接口將測量數據轉存到U盤，結合上位機軟件對測量數據進一步分析處理。
9、使用方便：體積小、重量輕、便于攜帶。
產品視頻
產品圖集

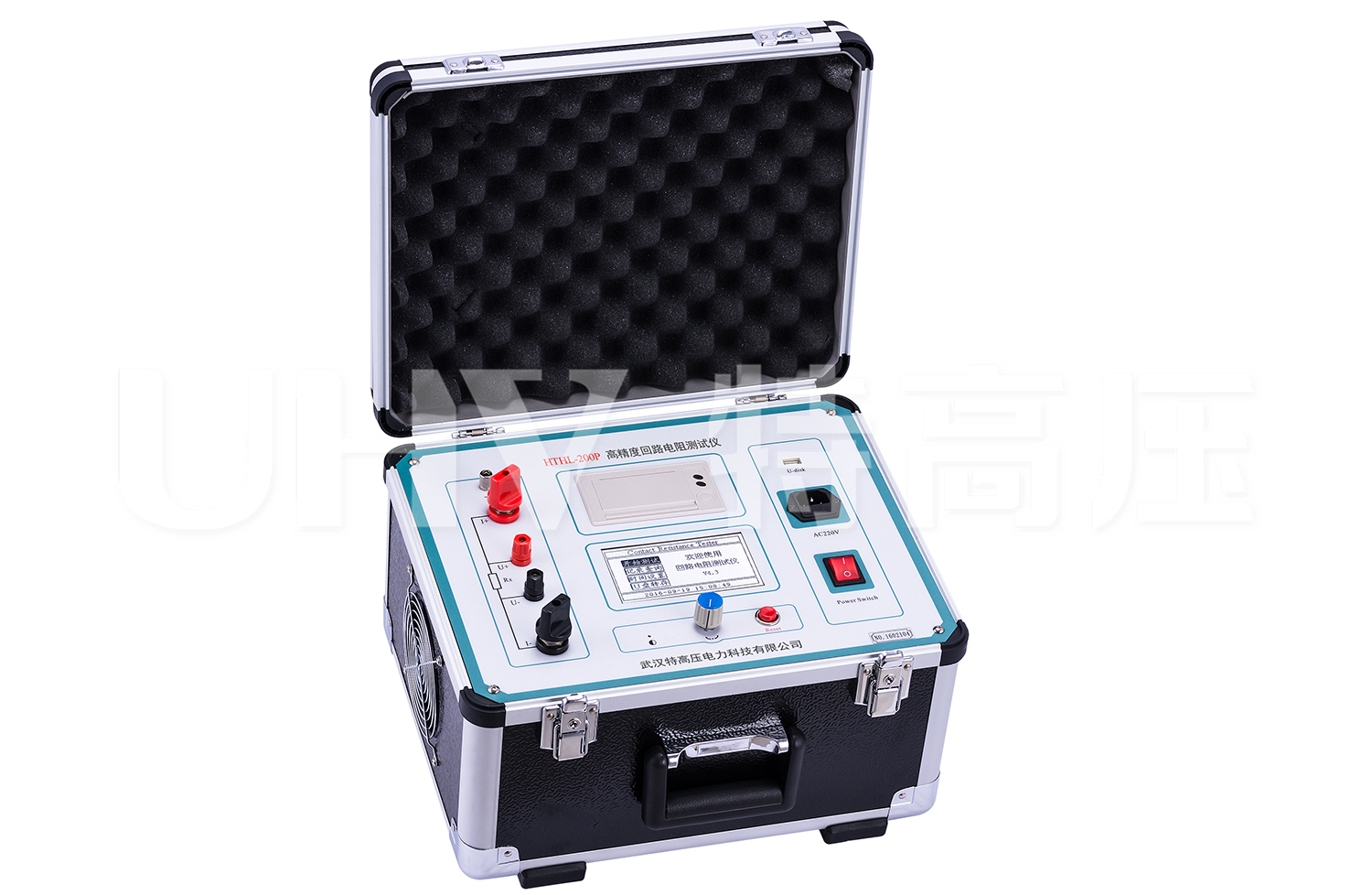

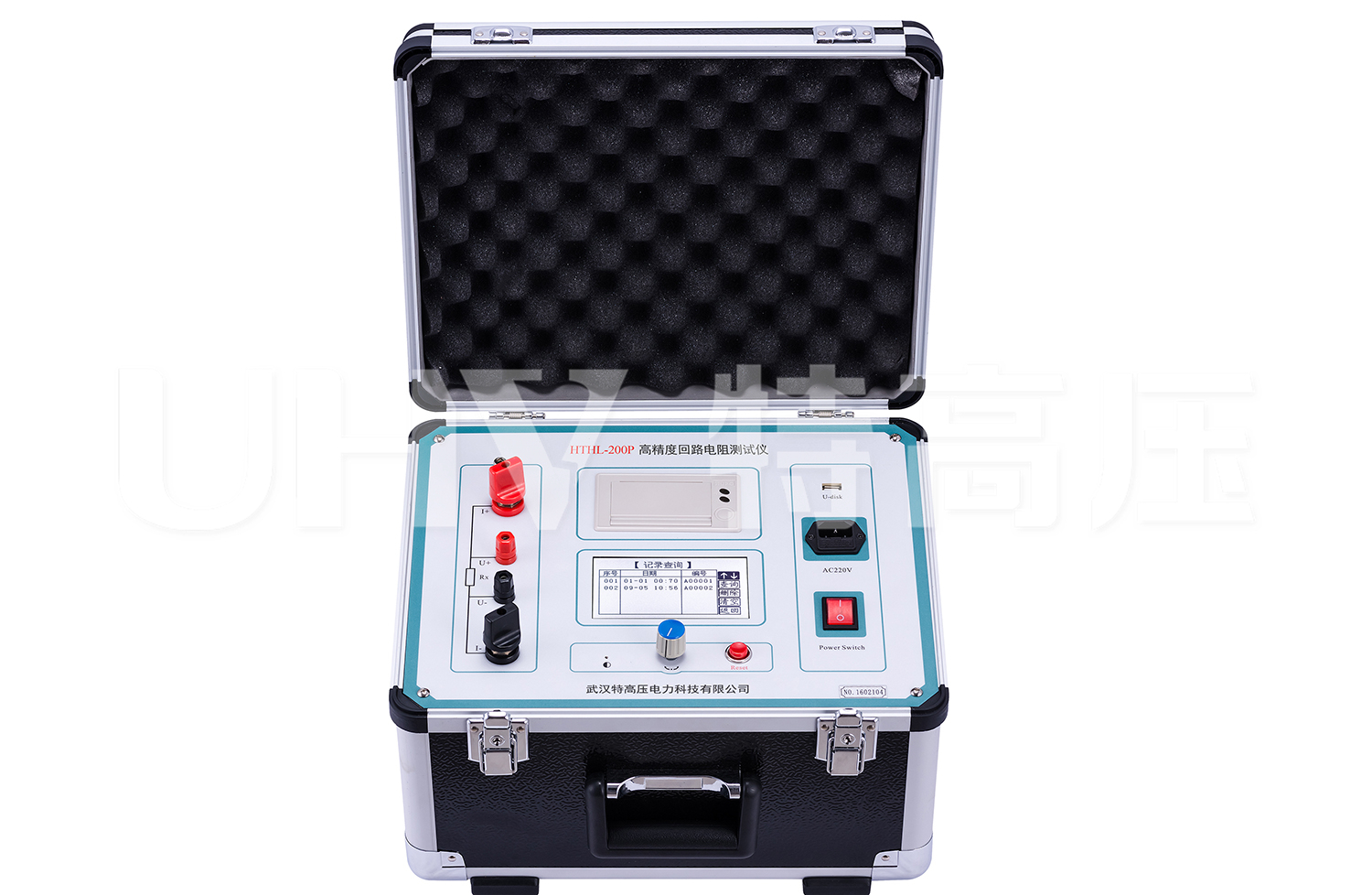

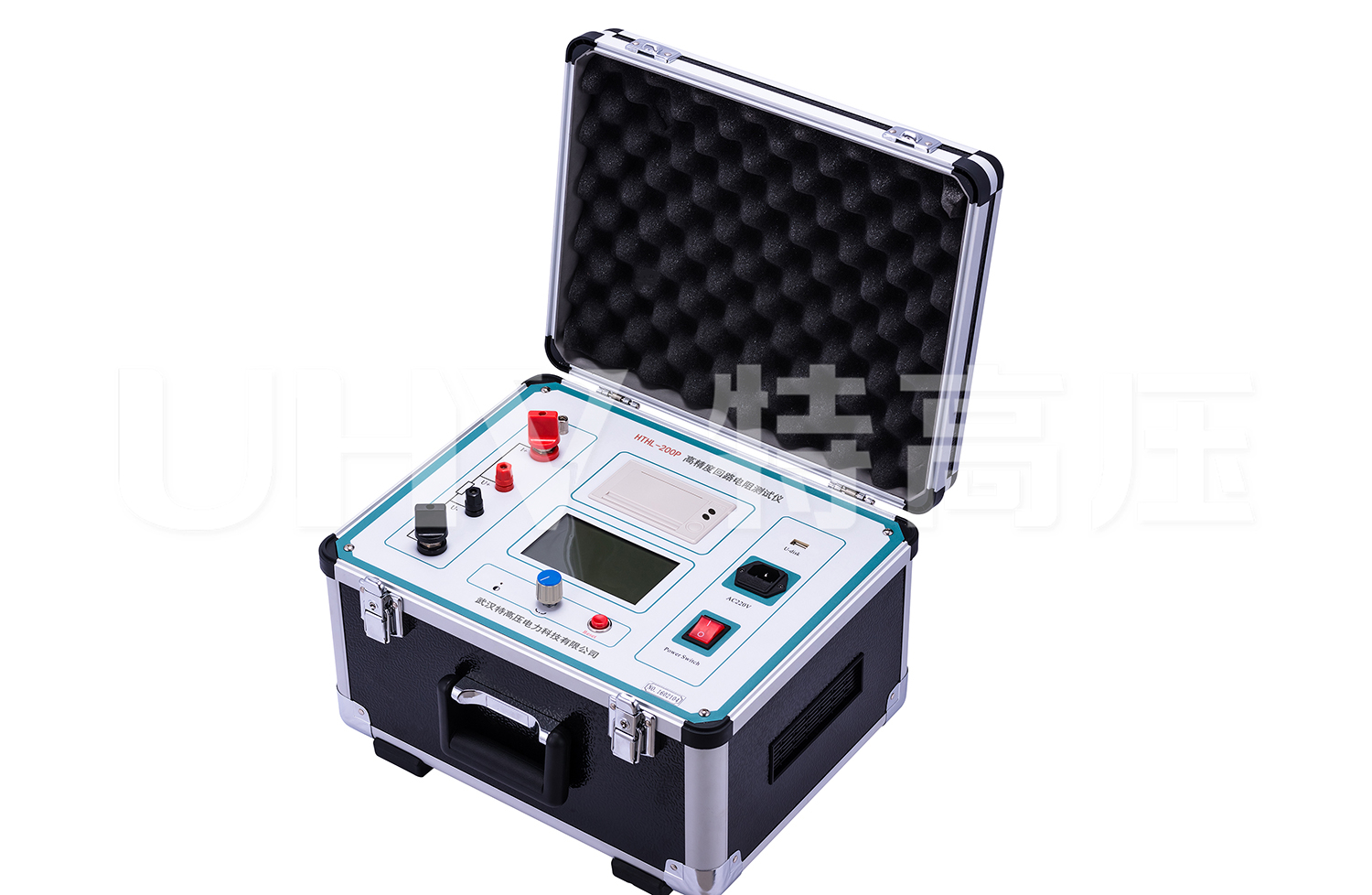

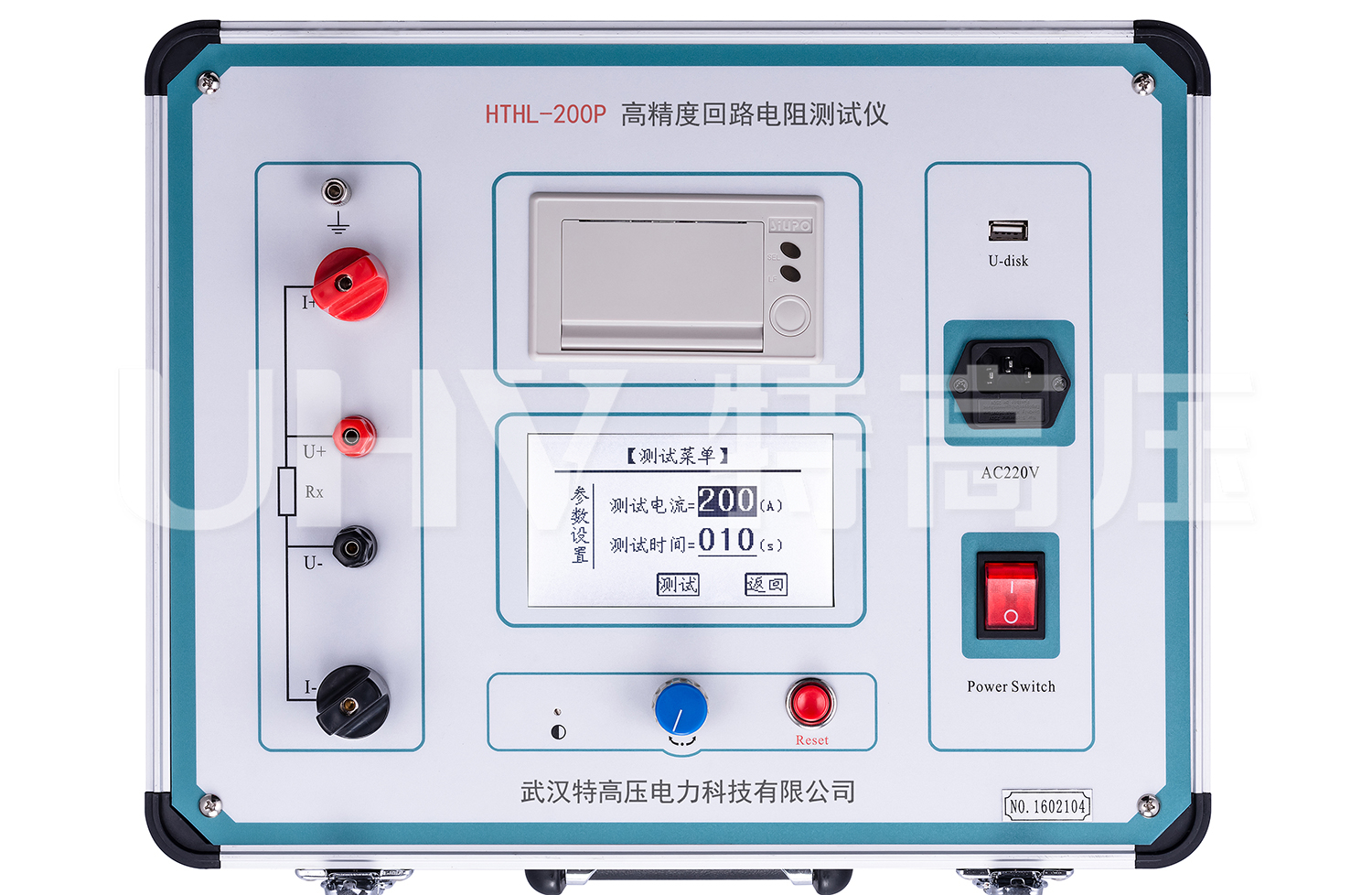

儀器主機 面板 屏幕 接線柱 打印機 USB接口 電源開關 電源插口 接地端
