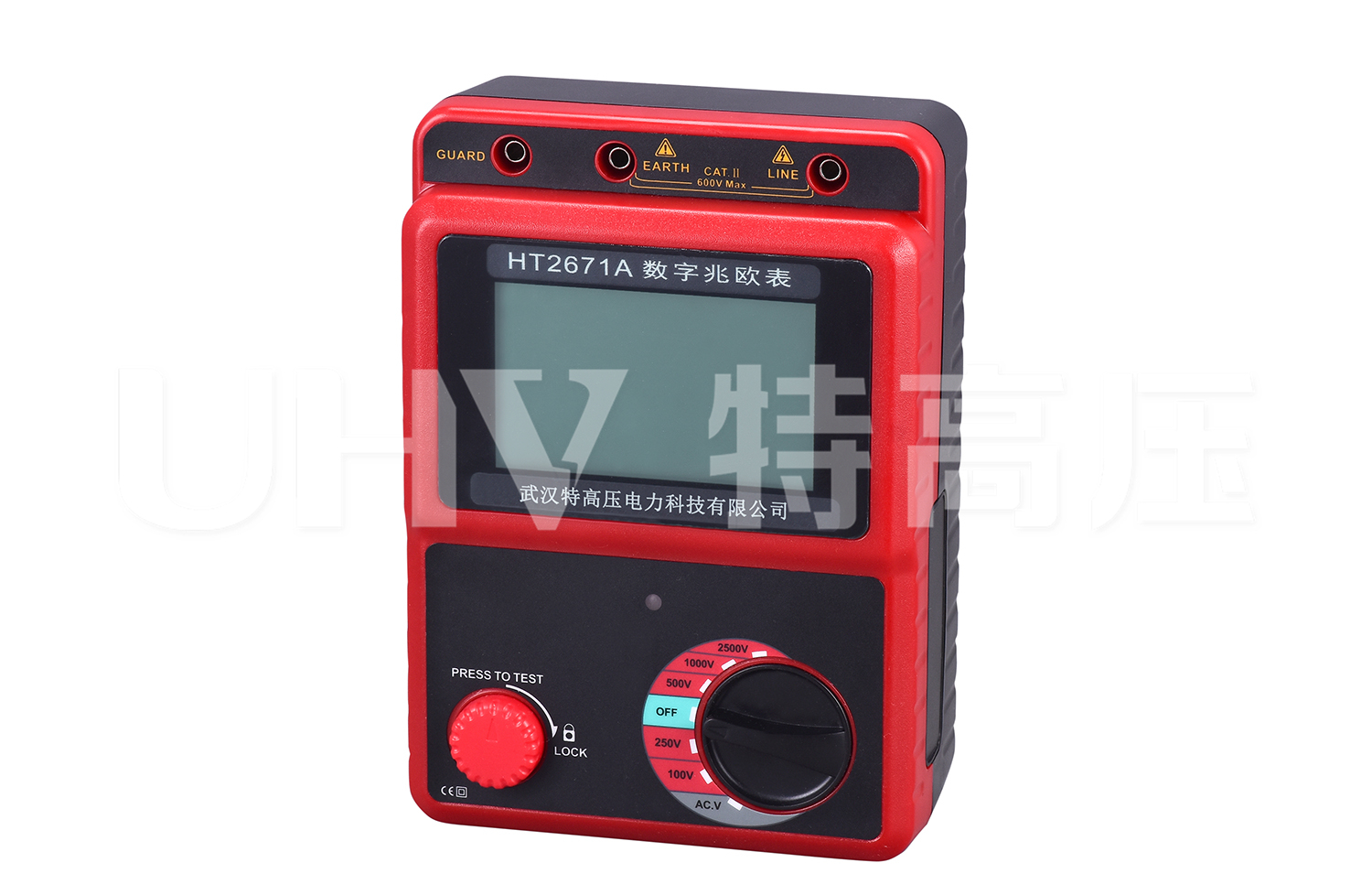

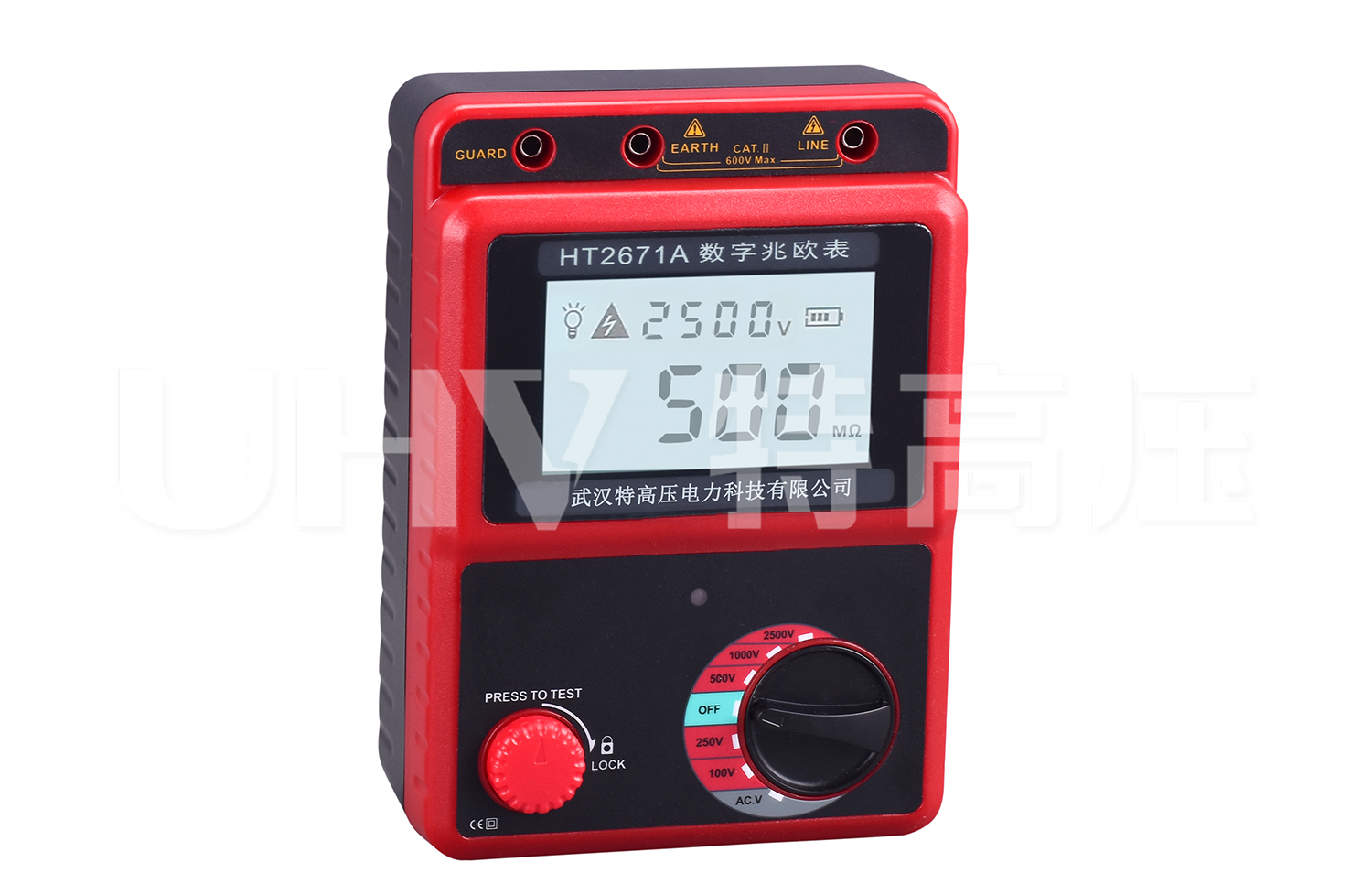

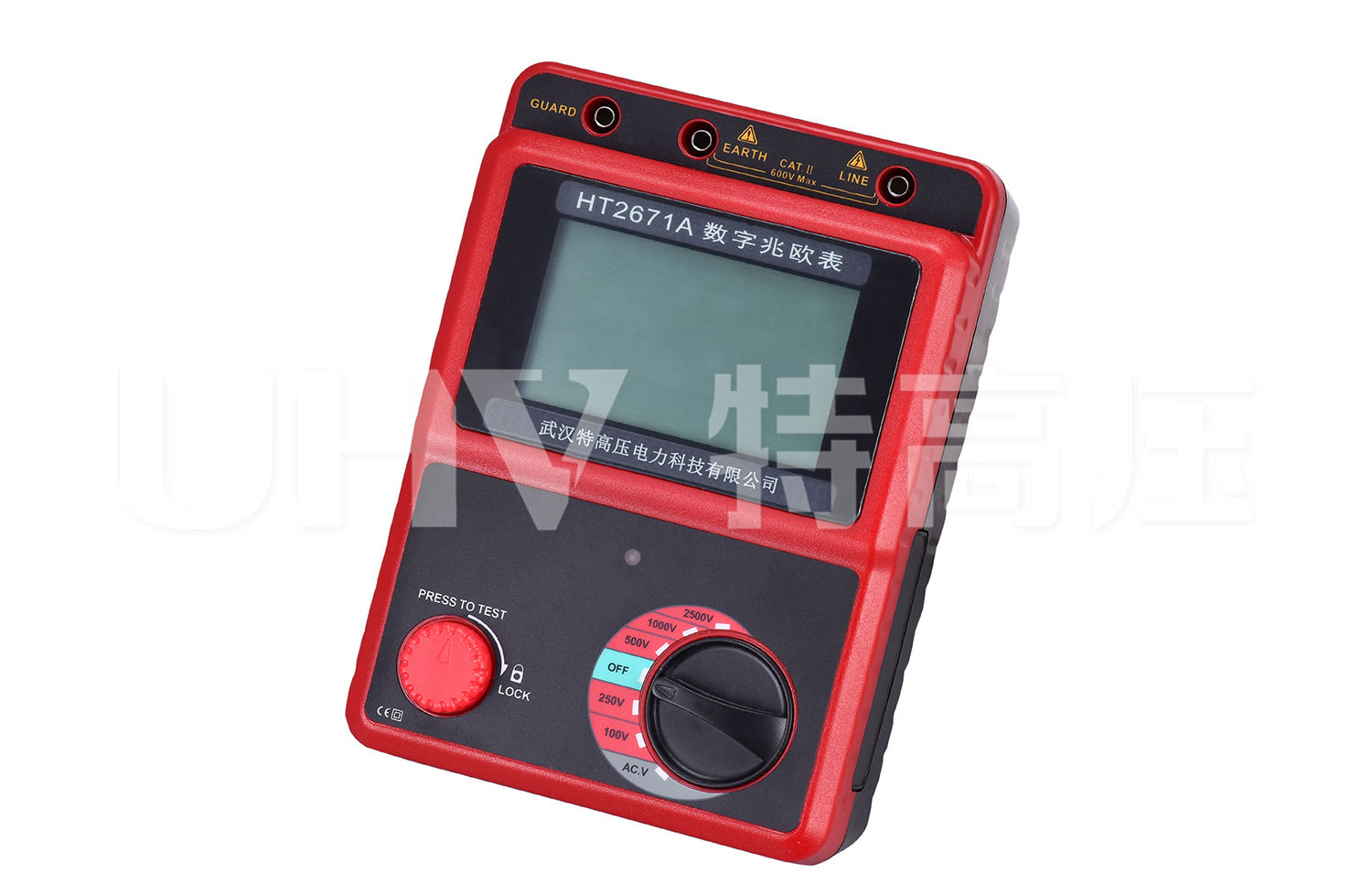

特高壓生產的HT2671A數字兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
產品別稱：數字兆歐表、兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、數字式高壓兆歐表、大功率高壓兆歐表

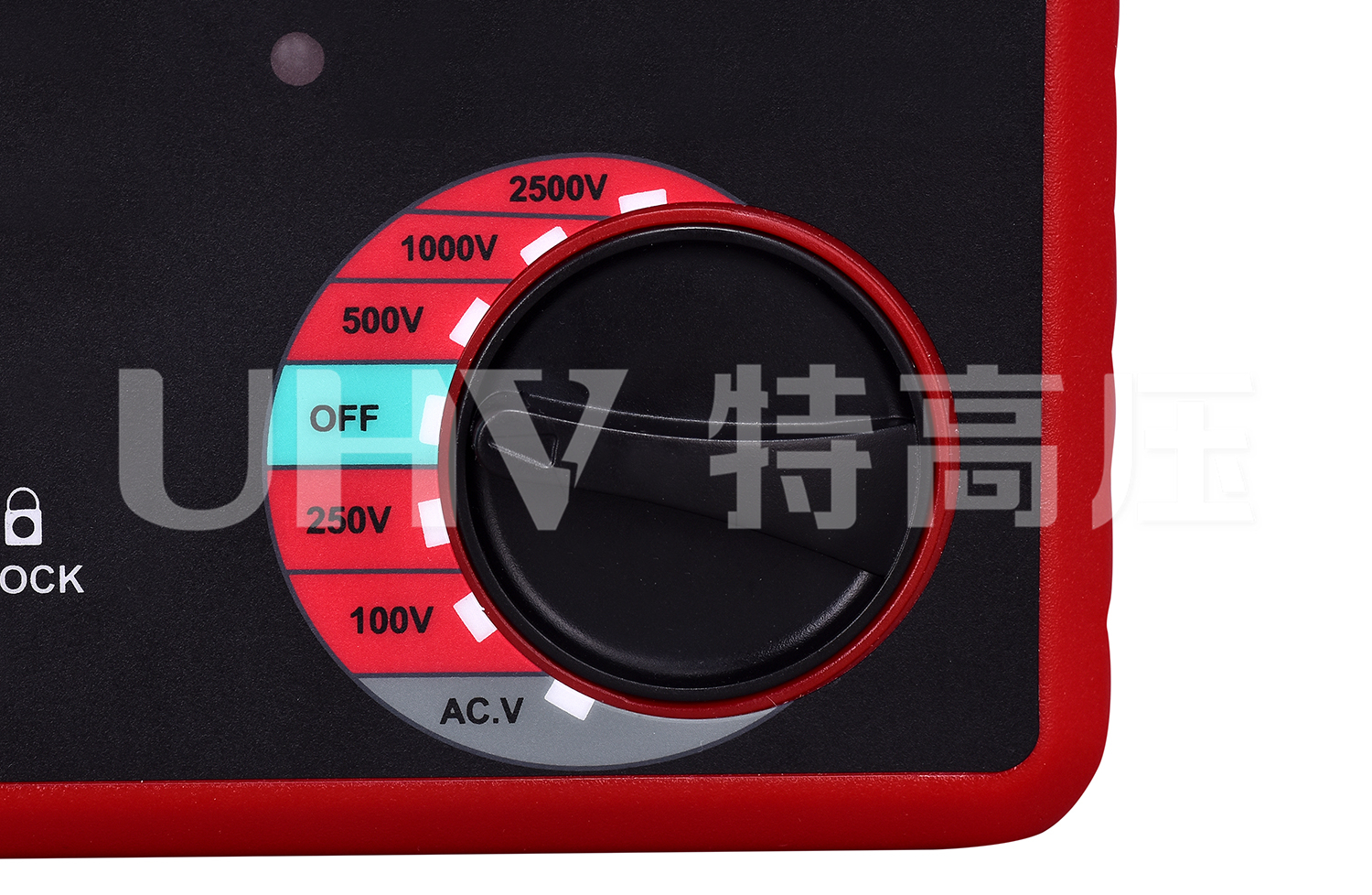

| 額定電壓 | 100V | 250V | 500V | 1000V | 2500V |
| 測量范圍 | 0.0-10MΩ 10-100MΩ 100-200MΩ | 0.0-10MΩ 10-100MΩ 100-500MΩ | 0.0-99.9MΩ 100-999MΩ | 0.0-99.9MΩ 100-999MΩ 1.00-19.9GΩ | 0.0-99.9MΩ 100-999MΩ 1.00-9.99GΩ 10.0-49.9GΩ |
| 開路電壓 | DC 100V+10% | DC 250V+10% | DC 500V +20% | DC 1000V+20% | DC 2500V+20% |
| 標準測定電流 | 0.5MΩ負荷時 0.2mA-0.25mA | 0.5MΩ負荷時 0.5mA-0.55mA | 0.5MΩ負荷時 1mA-1.1mA | 1.0MΩ負荷時 1mA-1.1mA | 2.5MΩ負荷時 1mA-1.1mA |
| 短路電路 | 約 1.3mA | ||||
| 精確度 | ±5%rdg±5dgt | ||||
| 交流電壓 | |
| 測量范圍 | 30-600V (50/60Hz) |
| 分辨率 | 1V |
| 精確度 | ±2%rdg±3dgt |
| 技術參數 | 技術指標 |

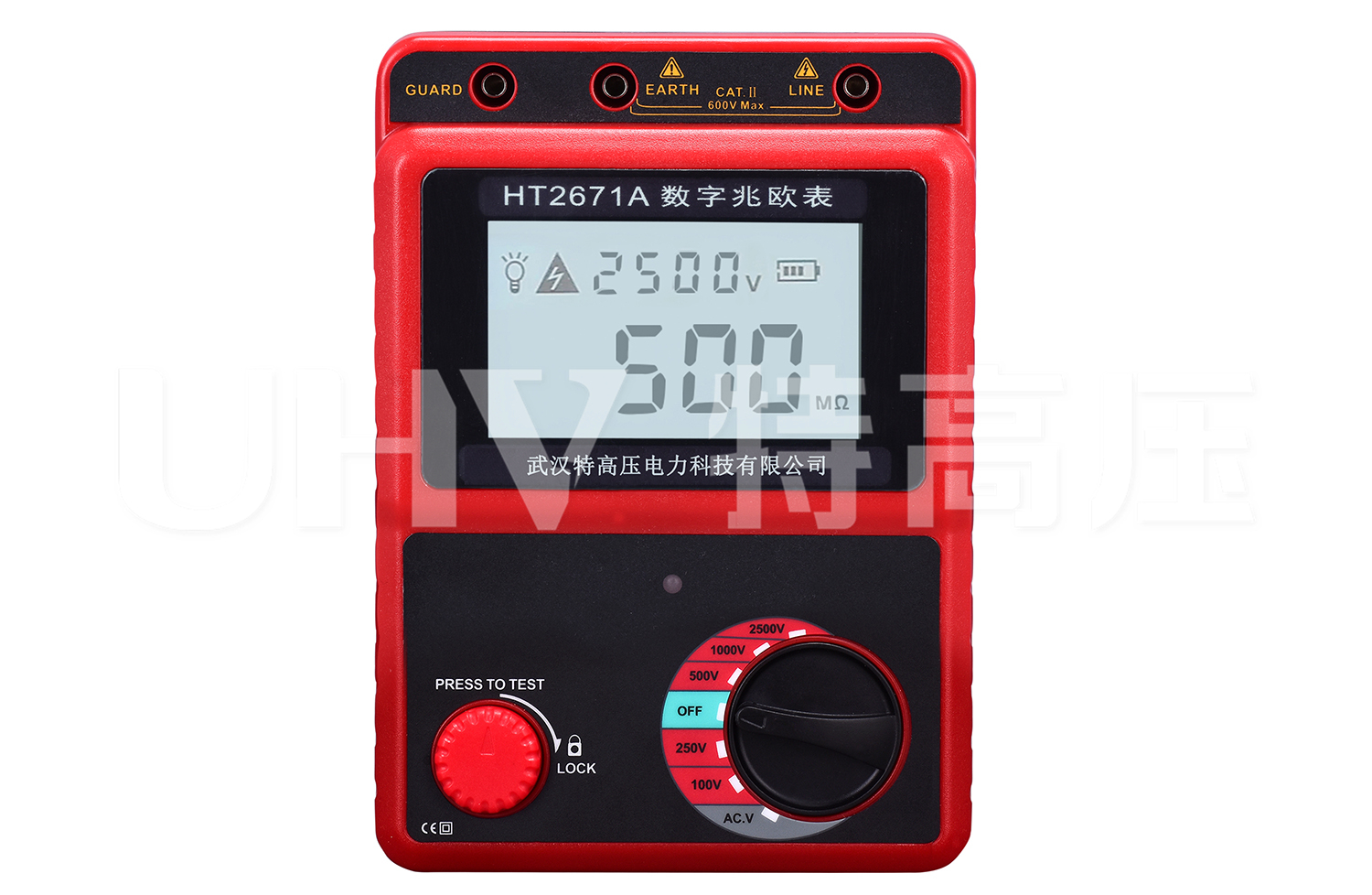

| 顯示 | 液晶顯示最大999計數 |
| 超限指示 | OL：標記出現在絕緣電阻范圍上 LO：標記出現在電壓范圍上 |
| 自動量程 | 較高的范圍：1000計數 較低的范圍：95計數（僅在絕緣阻抗范圍上） |
| 采樣率 | 0.5-10 次/秒 |
| 允許海拔高度 | ≤2000m（戶內使用） |
| 操作環境 | 溫度：0°C-40°C 濕度：≤85% |
| 存儲環境 | 溫度：-20°C-60°C 濕度：≤90% |
| 過載保護 | 絕緣抵抗范圍：AC 1200V/10秒 電壓范圍：AC 720V/10秒 |
| 耐電壓 | AC 8320V（50/60Hz）/5秒（在電路和外圍之間） |
| 絕緣阻抗 | >1000MQ/DC 1000V（在電路和外圍之間） |
| 電源 | DC9V(6*l.5V AA電池) |
| 電流消耗 | 約500mA（最大）（平時保持在約20mA） |
| 電池壽命 | 約15小時 |
| 尺寸 | 125.4 x 174.6 x 69mm |
| 重量 | 547.44克（不含電池及測試線） |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
